Pozycjonowanie i funkcje sprzętu

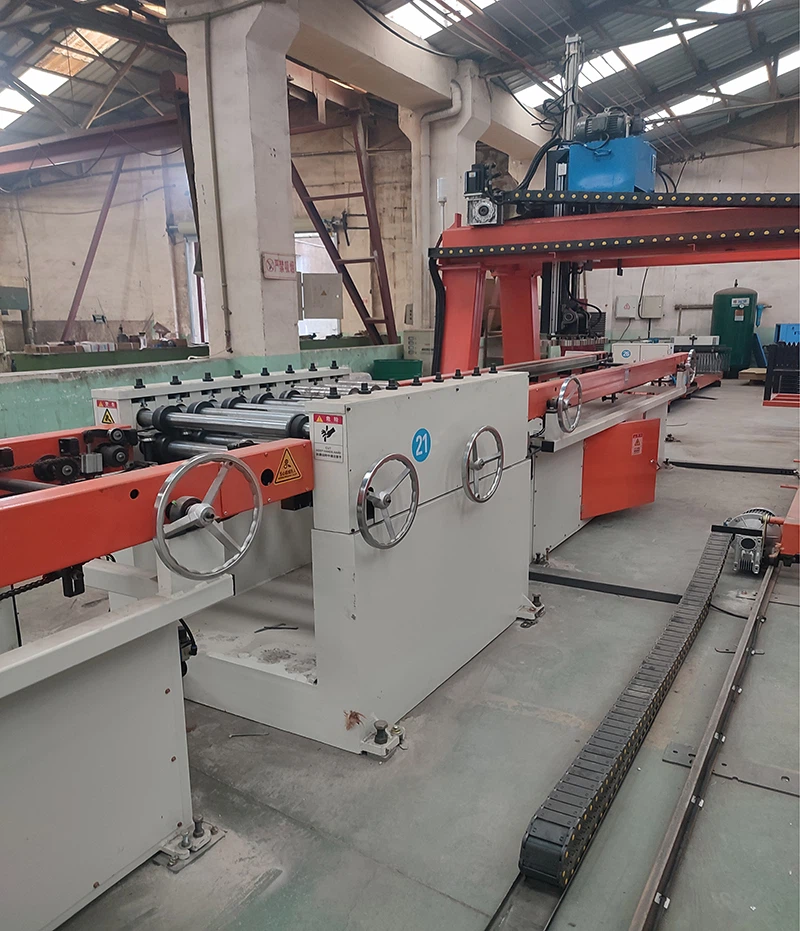

Ta maszyna spłaszczająca i przycinająca jest kluczowym sprzętem wykończeniowym w linii produkcyjnej płetwy transformatora, używana głównie do korygowania płodności i przycinania krawędzi walcowanych lub spawanych płetw . Eliminuje takie wady, jak deformacja fali i wypaczanie krawędzi wygenerowane podczas procesu formowania, zapewniając wymiarową dokładność i powierzchnię płciową i powierzchniową, a wykwalifikuje wykwalifikowaną pozycję roboczą. Transformer Oil zbiorniki) . Sprzęt osiąga zintegrowane operacje „spłaszczające + przycinanie” poprzez konstrukcję z wyrównywaniem wielu obrotów i naciskanie krawędzi, poprawiając wydajność produkcji .

Główne parametry techniczne

Przedmiot	Parametr	Opis
Moc silnikowa	4KW	Źródło zasilania do prowadzenia zestawów reduktor i wałki
Prędkość przetwarzania	8m/min	Liniowa prędkość płetw przechodzących przez sprzęt
Wyrównująca średnica rolki	105 mm	Rozmiar elementów rdzenia w rolkach wyrównania
Konfiguracja Roll wyrównania	Górna 5 / dolna 4	Górne i dolne bułki ułożone w rozłożonym wzorze, aby wytworzyć ciśnienie wyrównania
Liczba bułek prasowych krawędzi	5 par	Ilość zestawów wałków do przycinania krawędzi
Materiał rolkowy/twardość	40CR, hartowany powierzchnia HRC 48-52	Materiał odporny na zużycie odpowiedni do długoterminowego wyrównania o wysokim obciążeniu
Tryb transmisji	Kierowany przez reduktora	Reduktor przekładni przesyła moment obrotowy do stabilnego i niezawodnego działania

Podstawowa struktura i zasada pracy

System wyrównywania

Projekt scenografii

Górne 5 -wyrównane bułki i dolne 4 rolek poziomowania są ułożone w „trójkątny” rozłożony wzór . poprzez dostosowanie odstępów między górnym i dolnym rolkami (regulowany zakres: 0 ~ 10 mm) stosuje się ciągłe naprężenie zginające do płetw do płetw do płetw do płetw w celu wyeliminowania fali wzdłużnej i przeniesienia.

Rolki wyrównujące mają średnicę 105 mm i powierzchnię uziemienia o chropowatości Ra mniejszej lub równej 1 . 6}, aby uniknąć zarysowania powierzchni płetwy.

Zasada korekty

Gdy płetwy przechodzą przez zestaw rolki, odkształcenie plastikowe występuje podczas wielu zgięć do przodu i do tyłu, homogenizowanie naprężeń wewnętrznych w materiale, aby ostatecznie spełniać płodność wymagania mniejsze lub równe 1 . 5 mm/m (standard branżowy dla żebra transformatora).

System nacisku i przycinania krawędzi

5 par rolek prasowych krawędzi

Zainstalowane za rolekami poziomowymi i ułożone symetrycznie, stosują ciśnienie poprzeczne do obu bocznych krawędzi płetw do wypaczenia krawędzi wykończenia (takie jak brzęczenie spawalnicze i toczące się), podczas gdy dalsza kalibrująca prostość krawędzi .

Materiał rolka

40Cr Stal z wygaszaniem powierzchni, twardość HRC 48-52. jego odporność na zużycie jest lepsza od zwykłej stali węglowej, z żywotnością serwisową ponad 5, 000 i można go ponownie wykorzystać poprzez szlifowanie .

Transmisja i regulacja

Transmisja mocy

Silnik 4KW napędza dolne bułki, aby obrócić się przez reduktor przekładni (prędkość ok. . 120 obr / min), a górne rolki obracają się pasywnie przez tarcia . Stabilny wskaźnik transmisji zapewnia jednolitą siłę poziomu .

Rzuć regulację odstępów

Wyposażony w ręczny mechanizm regulacji koła zębatego w celu szybkiego dostosowania odstępów między górnymi i dolnymi rolkami wyrównania, dostosowując się do potrzeb wyrównania płetw o różnych grubościach (E . g ., 10 ~ 14 mm grubość płytki) .

Zalety sprzętu

Wydajna zintegrowana operacja

1. Prędkość przetwarzania 8 m/min może pasować do pojemności produkcyjnej maszyn do walcowania i spawalniczego (E . g ., Gdy prędkość maszyny toczącego się wynosi 14 m/min, można ją synchronizować za pomocą regulacji prędkości konwersji częstotliwości), aby osiągnąć ciągłą operację linii montażowej.}
2. Jednoczesne zakończenie wyrównania i naciśnięcia krawędzi zmniejsza kroki przesyłania przedmiotu, z pojedynczą maszyną do przetwarzania większej lub równej 80 płetw na godzinę (obliczona na podstawie długości płetwy 2M) .

Trwałość i łatwa konserwacja

1. Rolls używają 40CR Technologia hartowania o wysokiej twardości powierzchniowej i odporności na zużycie . Przy normalnym użyciu, cykl mielenia jest większy lub równy 2, 000, co powoduje niskie koszty konserwacji .}
2. Reducer wykorzystuje smarowanie kąpieli olejowej z cyklem zastępczym większego lub równego 6 miesięcy . Ogólna struktura sprzętu jest prosta, a codzienna konserwacja wymaga jedynie sprawdzania czystości powierzchni i smarowania .

Silna kompatybilność

1. zdolne do przetwarzania różnych specyfikacji FIN o szerokości 310 ~ 550 mm i długości 700 ~ 4000 mm . poprzez regulację odstępów odstępu i odstępu od krawędzi, modele produktów można szybko przełączać z czasem zmiany mniej niż lub równą 10 minut .
